01
Orientation au montage
La couronne tournante permet d’ajuster l’orientation des trous de boulonnage lors du raccordement, ce qui facilite l’alignement avec l’élément en vis-à-vis.

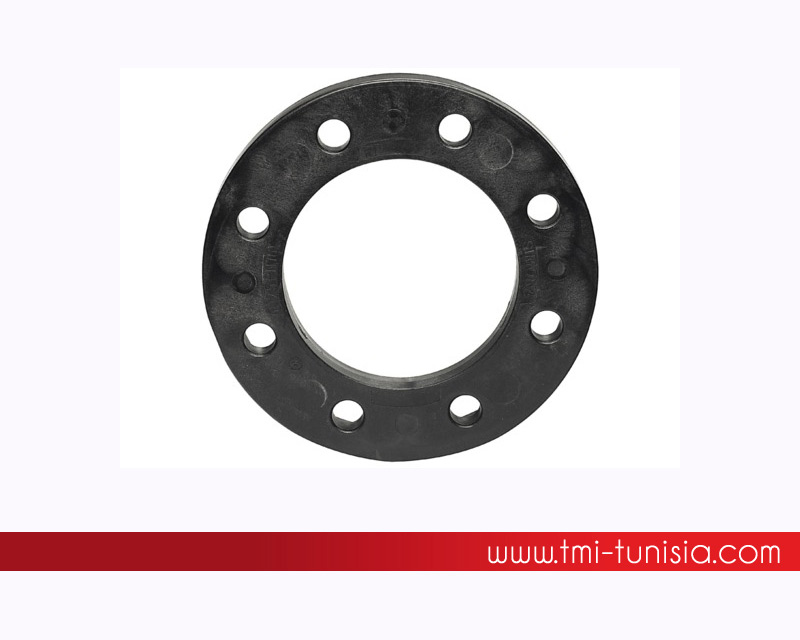

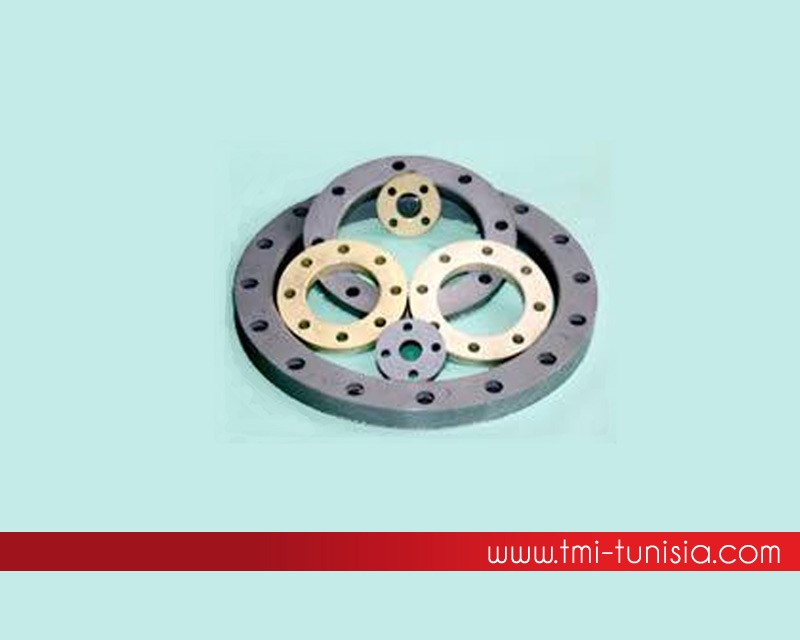

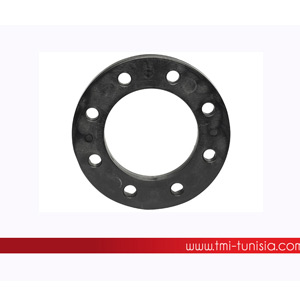

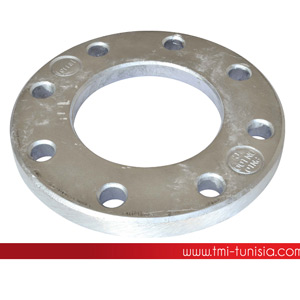

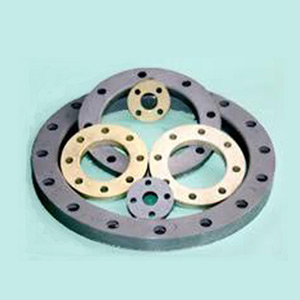

Brides tournantes en PRV / GRP pour réseaux industriels
Des éléments de raccordement en matériaux composites conçus pour s’intégrer aux réseaux de tuyauterie industrielle et faciliter l’assemblage des installations, notamment lorsque la corrosion constitue une contrainte du projet.
Raccordement des réseaux composites
Une liaison simple à intégrer, mais essentielle au bon montage du réseau
Dans une installation industrielle, la qualité d’un raccordement dépend autant de sa conception que de sa facilité d’intégration sur le terrain. La bride tournante apporte de la souplesse au moment du boulonnage en permettant d’orienter la couronne de perçage par rapport à l’équipement ou à la tuyauterie en vis-à-vis.
TMI présente dans sa gamme des brides tournantes en GRP / PRV, destinées à compléter les réseaux de tuyauterie composite. Leur définition doit rester cohérente avec les dimensions du réseau, les interfaces de raccordement, les contraintes de montage et les conditions de service du projet.
Cette approche est particulièrement intéressante lorsqu’un réseau doit associer des tuyauteries, des cuves, des équipements de process ou d’autres éléments industriels dans un environnement où la résistance à la corrosion est recherchée.
Pourquoi une bride tournante ?
Un raccordement pensé pour faciliter l’assemblage sur site
02
Résistance à la corrosion
Le PRV / GRP est particulièrement pertinent dans les installations où les matériaux sont exposés à des atmosphères ou à des fluides corrosifs.
03
Cohérence avec le réseau composite
La bride peut être intégrée dans une solution globale comprenant tubes, accessoires, cuves et autres équipements en matériaux composites.
04
Définition selon le projet
Dimensions, géométrie et interfaces sont à préciser en fonction de la tuyauterie, de l’équipement raccordé et des conditions réelles d’exploitation.
Intégration technique
La bride doit être définie avec l’ensemble du raccordement
Une bride industrielle n’est pas une pièce isolée. Elle travaille avec la tuyauterie, l’équipement raccordé, la boulonnerie et le système d’étanchéité retenu pour l’installation.
Lors de l’étude, TMI prend en compte les données utiles au raccordement afin de préparer une solution cohérente avec le réseau. Cette démarche évite de traiter la bride comme un simple accessoire standard lorsque le projet nécessite une configuration spécifique.
- Diamètre et géométrie du raccordement
- Configuration et orientation des perçages
- Interface avec la tuyauterie ou l’équipement à raccorder
- Conditions de service et environnement de l’installation
- Contraintes de manutention et de montage sur site
Raccordement & montageUne pièce conçue pour s’intégrer au réseau et simplifier l’ajustement lors de l’assemblage.
Applications industrielles
Des raccordements adaptés aux environnements où la corrosion compte
Les brides tournantes en PRV / GRP trouvent naturellement leur place dans les réseaux composites utilisés pour le transport et le traitement de fluides industriels.
01
Industrie chimique & engrais
Raccordement de réseaux et d’équipements exposés à des fluides ou atmosphères corrosifs dans les installations chimiques.
02
Traitement des eaux
Assemblage de tuyauteries, équipements et ouvrages intégrés aux installations de traitement, d’assainissement ou d’eau industrielle.
03
Dessalement
Raccordements associés aux circuits d’eau de mer, de saumure, de filtration et de lavage des installations de dessalement.
04
Réseaux industriels PRV / GRP
Intégration aux lignes composites lorsque l’on recherche une continuité de matériau et une bonne maîtrise de la corrosion du réseau.
De la définition au montage
Un raccordement préparé en cohérence avec votre installation
Pour obtenir un assemblage fiable et pratique à mettre en œuvre, les interfaces doivent être clarifiées avant la fabrication.
01
Identification de l’interfaceRelevé des caractéristiques de la tuyauterie ou de l’équipement à raccorder.
02
Définition techniqueValidation de la géométrie, du perçage et de la configuration en fonction du projet.
03
FabricationRéalisation de la bride composite en cohérence avec les éléments techniques retenus.
04
Intégration sur siteMontage dans le réseau et ajustement de l’orientation de la couronne lors de l’assemblage.
Questions fréquentes
Brides tournantes PRV / GRP : ce qu’il faut préciser avant fabrication
La bonne configuration dépend du réseau, de l’équipement raccordé et des conditions de service. Les dimensions doivent donc être validées à partir des données réelles du projet.
À quoi sert une bride tournante en PRV / GRP ?
Elle permet de réaliser un raccordement boulonné tout en conservant la possibilité d’orienter la couronne de perçage. Cette mobilité facilite l’alignement avec la bride opposée au moment du montage.
Pourquoi utiliser une bride composite dans un environnement corrosif ?
Le PRV / GRP associe une résine et des fibres de verre. Ce matériau est largement utilisé dans les réseaux composites lorsque la résistance à la corrosion fait partie des contraintes de l’installation.
Une bride tournante peut-elle être intégrée à un réseau PRV / GRP existant ?
Oui, à condition de disposer des informations nécessaires sur le réseau et l’interface à raccorder. La compatibilité géométrique et les conditions de service doivent être vérifiées avant fabrication.
Quelles dimensions de brides TMI peut-elle fabriquer ?
La documentation actuellement disponible ne fixe pas une gamme dimensionnelle unique. TMI étudie la configuration à partir des caractéristiques du projet, du diamètre du réseau et de l’interface à connecter.
TMI peut-elle intervenir aussi sur le montage du réseau ?
Oui. Selon le périmètre défini avec le client, TMI peut accompagner l’étude, la fabrication des éléments composites et les travaux d’intégration ou de montage sur site.
Votre raccordement industriel
Vous avez une bride tournante PRV / GRP à définir ?
Transmettez-nous le diamètre du réseau, les caractéristiques de l’interface à raccorder et les principales conditions de service. L’équipe TMI pourra étudier la configuration adaptée à votre installation.
